自动加压混凝土徐变仪
一、产品简介
产品型号：HDXB-500Z
产品专利号：ZL 2017 2 0492505.3《一种混凝土检测专用的安全型混凝土徐变仪》
用途：用于测定混凝土在一定的应力水平下，保持荷载不变，随时间的延续而增加的变形。
执行标准：
《普通混凝土长期性能和耐久性能试验方法标准》GB/T50082-2009；
《水利行业标准及国家行业标准》SL352-2006
二、产品参数：
1、最大试验力：500KN 1000KN（可定制）
2、测量范围：0~500KN 0~1000KN（可定制）
3、压力传感器采用轮辐式压力传感器，具有较高的抗偏心、过载能力及灵敏度
4、压力相对误差：小于±1%
5、位移传感器行程：1mm、10mm（定制）
6、位移传感器测量误差：±1um
7、压缩行程：35mm
8、试块尺寸：100×100×300mm 、100×100×400mm 和150×150×550mm
三、产品特点：
1、设备已取得自主知识产权，产品专利号：ZL 2017 2 0492505.3《一种混凝土检测专用的安全型混凝土徐变仪》
2、采用7寸触摸屏控制系统，可实时显示并记录试件所受压力、压缩变形量及试验环境温湿度，节省人力；
3、徐变架可选配安全防护网，防止试件意外破损造成安全事故发生。
4、试验数据实时存储，不因突然断电而丢失，上电后继续之前试验继续运行；
5、设备采用碟簧配套专用碟簧组件配套使用，抗偏心，三根支架受力均匀，碟簧强度高，疲劳寿命长，永久变形小
6、优化的加载支架结构设计，方便用户进行试件定位、加压装置定位、传感器固定、调平及操作
7、电动液压泵站配套加压油缸，加压方便且压力易于控制调节；
8、加载支架底部设有地脚固定装置，使用过程中安全、稳定；
9、承压板采用高强钢材，刚度大，性能稳定；
10、设备组装后整体运输，用户吊装固定后即可使用；
11、配件齐全，到现场可立即进行试验。
四、配置清单：
1、触摸屏控制主机：1套
2、徐变架：3套
3、球铰：3套
4、电动加压泵站：1套
5、电动加压油缸3个
6、压力传感器：3台
7、温湿度传感器：1套
8、直线位移测量装置：6套
9、扳手：1只
10、水平尺：1把
11、说明书合格证：1份

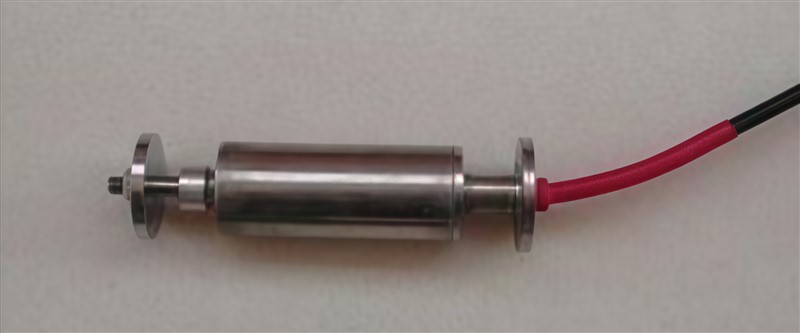

差动电阻应变计
该产品设计与工作原理与GBY-100型原理和性能相似，除同样采用全电桥结构，具有高的输出灵敏系数外，因考虑到埋入砼內部的工作条件，在研制加工時，对其采取了更为严密的防潮密封技术措施(如对活动端采取密封圈和内部充中性油液)防潮密封性更好、温度自补偿，长期稳定性好，安装使用方便(只要把传感器固定在砼内部钢筋或相应的砼部位处) ，可用于检测砼内部的静态、动静态和低频动态测试中的拉压应变之用。
l 标距L(mm): 0-100( 可根据用户需要可増加或减小);
l 准确度级别(级): 0.3、0.5;
l 基本量程(με): -2000 -- +2000
l 防护等級IP: 65（可水密）。

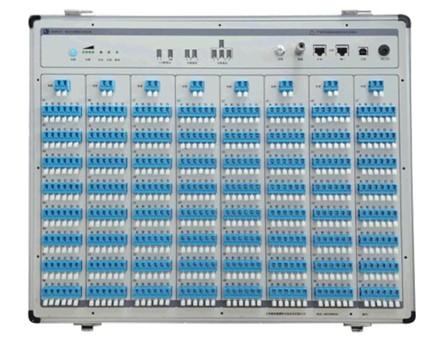

静态应变自动采集仪
一、概述
静态应变自动采集仪是全智能化的巡回数据采集系统，设备全新高速ARM 设计，24 位AD，最高采样频率200Hz，RS485 网线通讯扩展，WiFi、ZigBee 无线通讯接口。本系统支持多种桥路形式及传感器，支持总线及USB 单机连接，适应各种复杂现场。系统每个模块64(16、32、48)测点，适用于测点相对较集中的模型及其他试验，实现对应变应力、力、压力、扭矩、位移、温度等物理量的测量。仪器内置大容量高性能锂电池，可连续工作24 小时以上；支持外接直流电源供电，宽电压供电(5V -18V)；仪器内置大容量存储器，可保存数万次测试数据。仪器桥路测点单独设置，现场测量方式更加灵活。
二、系统特点
1、应用范围
1.1 根据测量方案，完成全桥、半桥、1/4 桥(120Ω三线制自补偿)、1/4 桥(120Ω两线制公共补偿)状态的静态应力应变的多点巡回检测。
1.2 配合各种桥式传感器，实现压力、力、荷重、位移等物理量的多点巡回检测。
1.3 与热电偶配合，通过热电偶分度号的计算，对温度进行多点巡回检测。
1.4 对输出电压小于40mV 的电压信号进行巡回检测，最高分辨率可达0.5με。
2、特点
2.1 采用德国进口WAGO 压线端子，美国TE公司镀金RJ45屏蔽网口、镀金屏蔽USB2.0 接口，保证仪器信号传输通讯的可靠。同时接线方便灵活，可定制各种航空插件；
2.2 采用高强度铝合金机箱，轻便且坚固，结构合理，稳定性高，拆装维修方便。
2.3 模块化设计，具有较高的可靠性及可维护性。
2.4 通过USB2.0 与计算机通讯，并通过以太网进行模块间的扩展，可实现无限多数据采集箱的扩展。
2.5 采用进口高性能电子开关切换测点，通过特殊的电路设计，消除了开关切换时接触电势的变化对测量结果的影响。
2.6 USB2.0 通讯，使系统实现了边采样、边传送、边存硬盘、边显示，利用计算机海量的存储硬盘，长时间实时、无间断记录所有通道信号。
2.7 内置大容量存储器，支持在线、离线数据采集。
2.8 多种桥路方式程控切换：通过软件程控设置全桥、半桥、1/4桥等状态，使用方便灵活，操作简单。
2.9 完善的电池充电管理功能，电量显示直观，软件提示电池充放电状态及电量百分比。
2.10 支持高速测量模式，适合动态连续测量。
2.11 配套专业测试分析软件，适合各类工程测试。
三、系统框图

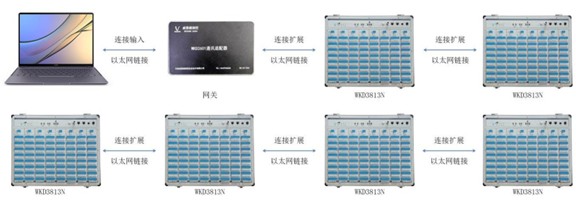

1、网线连接框图
以网关为核心，各采集模块之间通过以太网链接实现多级扩展，支持连接输入、连挂扩展、连接扩展等多级拓展形式，适配多测点大规模测试场景。

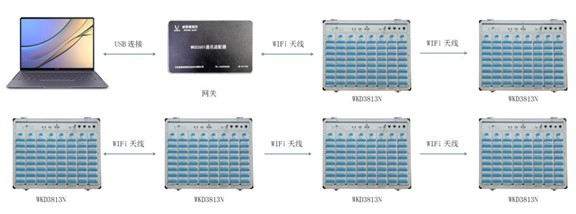

2、WIFI 连接框图
WIFI模块、ZigBee模块可任意选择一种无线通讯方式，网关通过USB与计算机连接，各采集模块搭载对应天线实现无线通讯，无需布线，适配复杂现场布线困难的测试场景。
3、其他扩展连接形式
系统同时支持多台仪器RS485通讯扩展、单台仪器WiFi独立通讯、单台仪器USB直连等多种连接形式，可根据现场测试需求灵活选择。
四、仪器图片

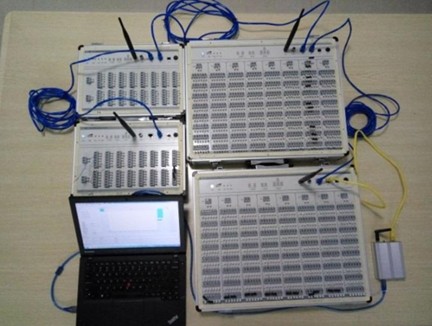

系统配套多台仪器RS485通讯扩展连接图、

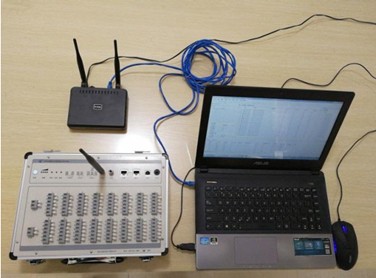

单台仪器WiFi通讯连接图、

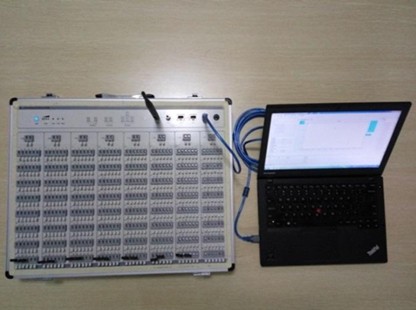

单台仪器USB通讯连接图
多种连接方式，清晰展示不同场景下的设备连接方式，方便现场安装、调试与操作。
五、硬件技术指标
1. 测量点数：16测点/台、64测点/台；单计算机可接不少于64台/16台采样箱，单采样箱最多测64点；
2. 采样速度：1Hz/2Hz(静态测试)、20Hz(动态测试16测点)、200Hz(动态测试2测点)；
3. 适用应变片电阻值：50~10000Ω任意设定；
4. 应变片灵敏度系数：1.0~3.0自动修正；
5. 供桥电压：2V(DC)；
6. 量程范围：±10000με、±20000με、±40000με；
7. 最高分辨率：0.5με；
8. 系统不确定度：不大于0.5%±3με；
9. 零漂：不大于4με/4h；
10. 平衡范围：±10000/±20000/±40000με（对应应变计阻值±1.5%/±3%/±6%）；
11. 长导线电阻修正范围：0.0~100Ω；
12. 桥路类型：全桥、半桥、1/4桥（120Ω三线/两线制），支持热电偶、电阻型传感器等；
13. AD位数：24bits；
14. 工作方式：在线/离线双模式；
15. 内置存储器：8GB（可扩充至32GB），离线采集以文件形式存储；
16. 内置锂电池：16测点/台满电连续工作32小时，边充边用可达36小时；
17. 状态指示：多色LED灯分别指示电源、电量、充电、采集、无线通讯状态；
18. 通讯接口：RS485总线、RJ45有线（相邻传输≥1000米）、WiFi、ZigBee；
19. 充电器：AC/DC恒压型直流适配器9V、2A；
20. 使用环境：符合GB6587.1-86-Ⅱ标准；
21. 外形尺寸：16测点325×203×75mm，64测点485×385×75mm，均为便携机箱。
六、软件功能（简介）
1. 应变应力计算：支持桥路参数、材料参数输入，自动修正测量结果，可计算多种应变花主应力及方向；
2. 多物理量测量：支持应变应力、桥式传感器、热电偶、热电阻、电阻等多类型物理量检测；
3. 量纲归一化：根据传感器灵敏度、热电偶分度号及冷端温度，自动完成单位归一化并直接显示测量值；
4. 多种采集模式：支持自动平衡，可选择单次、定时、连续采集，连续采集可实时绘制时间曲线波形；
5. 断点续测功能：系统意外断电后，恢复供电可继续断电前的测量状态，保证测试连续性；
6. 离线采集回收：支持离线采集，数据存储于仪器本地，后期可通过软件连接实现数据快速回收；
7. 数据安全管理：采样数据优先存入硬盘，支持文件打开、备份、删除、TXT格式转换，防止数据丢失；
8. 数据导出：采集数据可直接导出为Excel、文本格式，方便后续数据分析与整理；
9. 系统适配：支持Win7/Win10视窗系统，可直接保存测量数据、打印测量结果，操作便捷。
