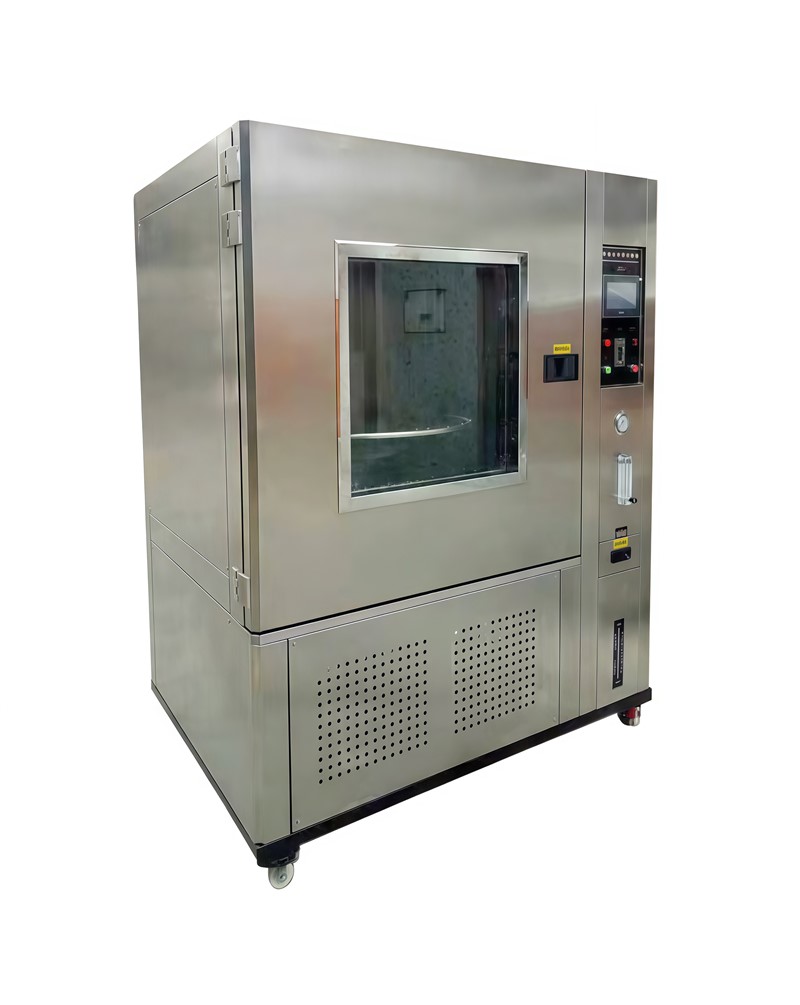

本淋雨试验机为组合式,从IPX3～X5淋雨测试等级组合为一体控制。节约了客户试验室空间，每小时运行可节约用水量6个立方。控制方式可编程控制系统，由触摸屏设定界面设置IPX34、X56独立控制。可设定摆管320°旋转角度适应IPX4测试等级，及设定喷淋时间，独立样品转盘控制。
符合标准:GB/T2423.38-2005<电工电子基本环境试验规程>;GB4208<外壳防护等级〉
项目目录：
1.箱体结构
2.摆管淋水试验机(IPX3/4)
3.手持花洒头(IPX3/4)（不含，需选 配）
4.软管喷水试验装置（IPX5/6）
一.箱体结构
1、内箱尺寸：D800×800×H800㎜
2、外型尺寸：约D3750×W1350×H1700㎜
3、转盘尺寸：φ350㎜圆型转盘
4、内外壳材质：不锈钢板圆型转盘：圆型不锈钢棒焊接而成
5、转盘转速：1～5r/min可调
6、储水箱：SUS304不锈钢板折弯成型
7、喷嘴：SUS304加工而成
8、控流量装置：浮子流量计
9、水泵：专用不锈钢离心泵
10、摆管电机：深圳白山机电
11、 转盘电机：台湾永力
12、 控制系统：无锡信捷编程器
13、 触摸屏：台湾威纶通
14、电气配件：韩国“LG”接触器、日本欧姆龙中间继电器、中国正泰缺相保护器等。
二.IPX3、X4摆管淋雨试验装置
主要技术指标：
1、摆管半径：300mm
2、摆管摆幅0～220°（270相近值）可调
3、摆管摆速：可调（+180～-180～+180约为12S）
5、喷孔尺寸：φ0.8mm(针孔型)
6、喷孔中心距：50mm
7、摆管壁厚：2mm
8、淋雨水流量：0.07/min只
9、试验台承重量：50kg
10、运行时间控制：0～9999min可调
11、摆管采用无缝不锈钢管加工而成
三.手持式花洒器（不含，需选 配）
1.本品由一个按标准规定公布的121个φ0.5的孔构成的洒水器头及一付可拆卸的活动挡板组成。本品要求与控流量供水装置中的流量计配套使用,本品的活动挡板可以按照有关标准的试验要求方便的装上或拆卸。
2.主要技术指标
3.孔 径： φ0.5
4.孔 数： 121个
5.球面半径： φ75.5mm
6.流 量： 10L/min±5%（由供水装置控制）
7.尺 寸： 500(W)×1000(H)×400(D)
8.重 量： 15Kg
9.依据GB4208-93 试验功能(IPX3-IPX4)
·当试验样品外壳无法全部淋湿时，就可优先选用手持式花洒试验装置，
可满足防水等级为IPX3淋水试验及IPX4溅水试验。
·喷水孔：121个，孔径Φ0.5mm,
中间1 个孔，
里面两圈每圈各12个孔，孔间隔距离为30°
外面四圈每圈各24个孔，孔间隔距离为15°
·喷头材质：黄铜；莲蓬头Φ102mm，喷头球面半径：Φ75.5mm
·不锈钢挡板可不遮挡喷头喷水或挡住喷头30°角喷水。 （选 配）
四.IPX5、X6冲水试验装置
技术指标：
1、IPX5喷水孔径：φ6.3mm（一只）
2、IPX6喷水孔径：φ12.5mm（一只）
3、喷管：不锈钢管
4、喷水控制：喷停控制方式
5、喷射距离：2500㎜
6、喷水管径：φ32
7、喷水流量：IPX5:12.5(L/min) IPX6:100（L/min)
8、 喷水持续时间：0～9999min(可调)
