一、试验目的
本试验用于测定坝体混凝土与岩体接触面，碾压混凝土层间结合面，以及碾压混凝土本体的原位抗剪断强度。

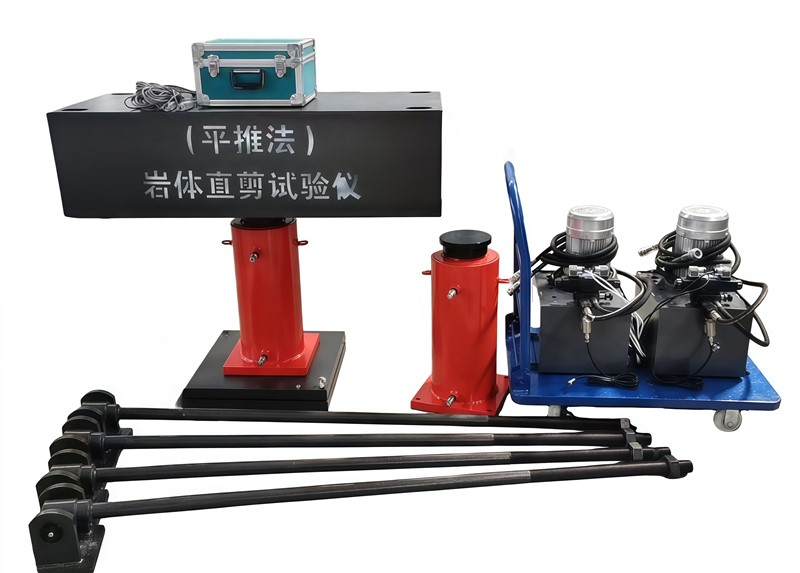

二、技术参数
1、最大加载范围: 0-150T 最大位移量: 0-150mm
2、液压缸:2个
3、位移传感器:4个
4、传力杆:1个
5、测表支架:4个
6、垫板及滚珠排:1套
7、重量：300kg
三、试验前准备及试件的制备应符合下列要求:
1、在构筑物上选定具有代表性部位和试验层面，宜在施工试验段或坝体上选定，选定试验区的面积不应少于2mx8m，试体应布置在同一层面上，数量 4~5 块。
2、每块试体的剪切面积不应小于 500mmx500mm，试体间净距不应少于试体最小边长的 1.5 倍。
3、剪切面以上试体的高度宜略大于试体边长的 2/3,
4、进行试验布置时，施加于试体面上的水平推力方向，应与结构受力方向一致。
四、试体开挖制备与养护按下列规定执行:
1、试体开挖时龄期不应少于21d，采用人工挖凿试验区内试体外围混凝土，严防试体扰动。
2、试体开挖深度应至试验层面，但受水平推力的试验层面应开挖至层面以下，并留有安装千斤顶的足够空间。千斤顶应严格定位，中心线应平行预定剪切面，且与剪切面的距离不应大于剪切方向试件边长的5%，试体开挖后的尺寸允许偏差宜为士20mm，并用与试块强度相近的水泥砂浆抹平。在做层缝抗剪时，在剪切面周边留约10mm 宽的剪切缝。
3、完成试体与试验区开挖后，应向试坑充水或回填湿砂，做好试体养护与保护，直至规定龄期前，开始仪器设备安装时，再行清除，同时应有继续保持试体及其剪切面处于水饱和状态的措施。
