产品概述
本仪器依据 GB/T50082‑2024《普通混凝土长期性能和耐久性能试验方法标准》、JTG3420‑2020《公路工程水泥及水泥混凝土试验规程》 研发，采用接触法立式测量模式，用于测定圆柱体混凝土试件硬化过程中的干燥收缩、自收缩变形值，广泛用于工地试验室、质检中心、科研院校、公路桥梁检测单位。

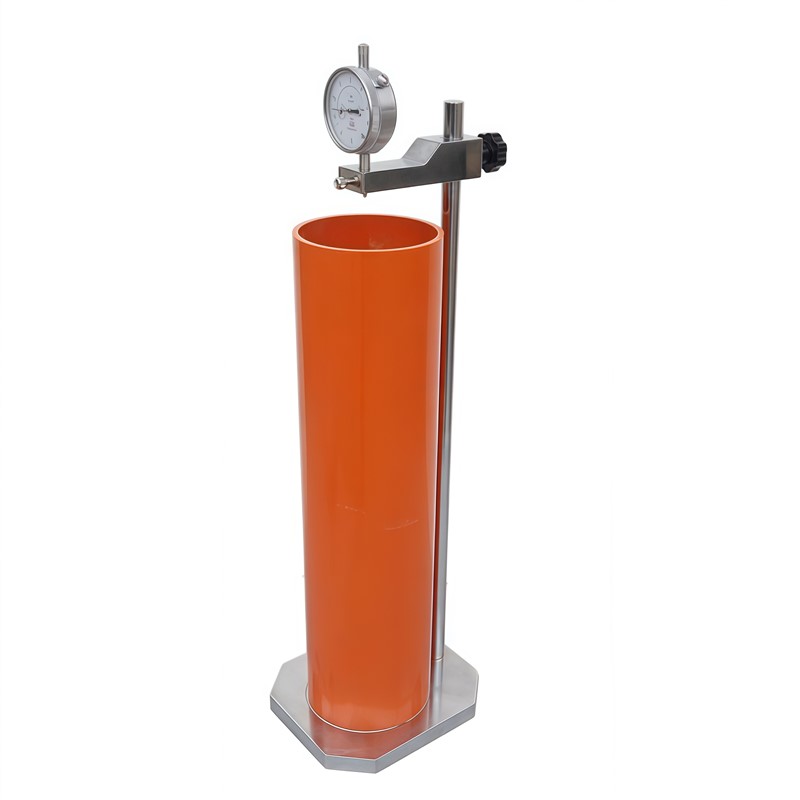

整套仪器包含：六边形钢制底座、升降支架、百分表、调节锁紧组件、Φ100×420mm‑PVC 圆筒试模、钢制定位垫块。PVC 试模为高密度聚氯乙烯材质，变形极小；金属支架稳固，百分表精准读取试件长度变化量。
产品简介
新标准水泥混凝土收缩仪用于测定水泥混凝土轴向长度变形。适用于不同水泥混凝土自收缩和干燥收缩的试验。
主要技术参数
试件规格：Φ100mm×420mm（圆柱形试件）
支架总高度：500mm；底座外形：六边形对边 170mm
配套百分表：量程 0‑10mm，分度值 0.01mm
PVC 试模壁厚：6‑8mm，耐酸碱、不易形变，可重复使用
仪器净重：约 8.5kg
环境适用温度：(20±2)℃，环境相对湿度 60%±5%
仪器装配步骤
将六边形底座放置在稳固平整的试验台面，保证放置水平无晃动；
把不锈钢立柱垂直插入底座预留孔，确保立柱竖直；
将百分表滑动支架套入立柱，松开侧面旋钮，上下移动支架至合适高度；
安装百分表：表架夹持百分表，百分表测头垂直向下，拧紧夹持螺钉固定百分表；
将 PVC 试模居中放置到底座上，试模圆筒垂直于底座平面；
在试模底部放入配套钢制垫块，浇筑混凝土试件。
