执行标准
遵循 JTG‑E50‑2006《公路工程土工合成材料试验规程》、SL235‑2012 土工合成材料规程，用来检测土工布、土工膜、塑料格栅、膨润土防水毯、排水板的 CBR 顶破强力、刺破强度，是公路、水利、基建试验室标配仪器。
工作原理

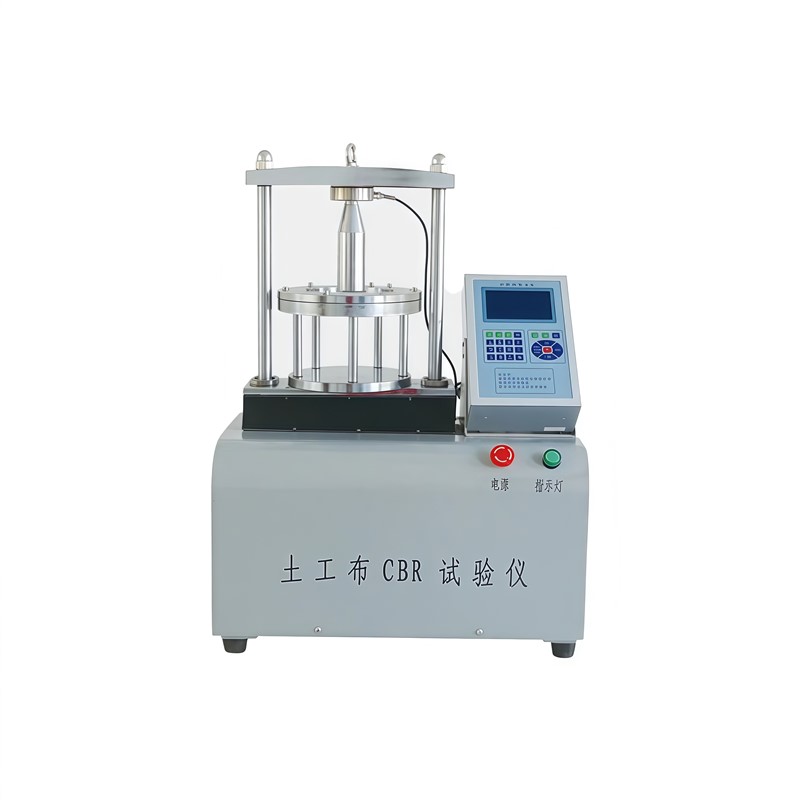

把土工布试样固定在环形夹具内，圆锥形压头按照标准规定速率垂直向下挤压试样，直至土工布被顶破；压力传感器全程采集受力数据，仪器自动计算出 CBR 顶破强力值，判定土工材料抗顶破性能是否达标，用来指导路基工程选材。
适用范围
工程单位：高速公路、市政道路、水利堤坝、垃圾填埋场工地试验室；
质检机构：第三方 CMA 建材检测中心、土工材料生产厂出厂质检；
科研院校：土木工程实验室开展土工材料性能研究。
核心技术参数
试验压头：国标 Φ50mm 圆锥压头；
试验速度：50mm/min（标准固定速率）；
测力范围：0‑50kN；精度：0.5% FS；
控制方式：伺服电机驱动，微电脑全自动控制；
配件：标准上下环形夹具、压力传感器、中英文控制系统。
横梁最大有效行程：130mm
试验速度范围：1～350mm/min 无级伺服调速
供电电源：AC220V±10% 50Hz，整机功率 1.5kW
驱动方式：伺服电机 + 精密滚珠丝杠，运行平稳无间隙
控制系统：液晶数显微电脑面板，实时显示力 / 位移 / 速度，自动计算顶破强力，数据存储、打印功能
操作按键：启动、停止、急停、清零、参数设置，带红色紧急停止按钮
整机框架：四柱加厚不锈钢导向立柱，一体式烤漆机箱，底部减震脚垫
整机外形尺寸（长 × 宽 × 高）：600×340×850mm
整机净重：130kg
放置环境要求：环境温度 10～25℃，平整稳固试验台，远离震动、潮湿区域
